後方セーフティーカメラシステム
DAS-C01R
後退時の接近物や後方死角車両、車線の逸脱をLEDランプやブザーでお知らせします。
※衝突や車線の逸脱を防止するシステムではありません。必ず目視で周囲の安全を確認してください。
※車種専用の製品のため、取付けには別売の車種専用カメラ取付けキットとダイレクト接続ケーブルが必要になります。
※本製品は専用測定器による販売店様での調整作業が必要です。
-
生産終了
DAS-C01R
- 標準小売価格 ¥47,300（税込）
- 取扱説明書

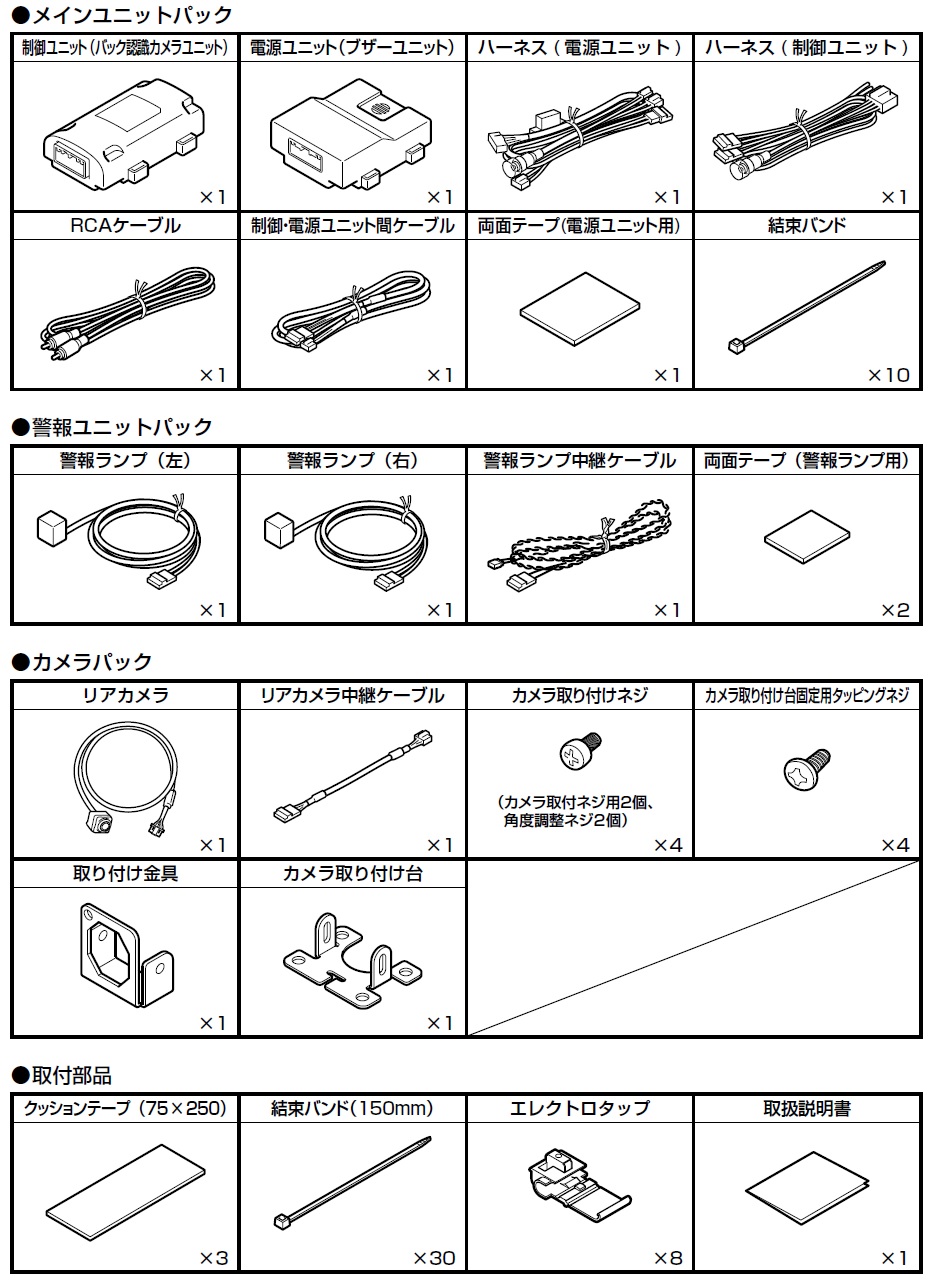

付属品
カメラ部（リアカメラ）
| 電源電圧 |
6.0V DC（動作範囲：5.0 ～ 9.0VDC） |
| アース方式 |
マイナスアース方式 |
| 消費電力 |
1.2W（6.0V） |
| 出力映像 |
鏡像映像、CVBS、16:9 ワイド画面用映像出力 |
| 出力ドライブ能力 |
1Vp-p（75 Ω） |
| 撮像素子 |
1/4 インチ CMOS イメージセンサ 画面比4:3 |
| 有効画素数 |
1280( 水平) × 960( 垂直) 約120 万画素 |
| レンズ部 |
焦点距離 f=1.27mm、明るさ F=1.8 |
| 画角 |
水平 約130°、垂直 約105° |
| 検知エリア |
水平 約180°、垂直 約130° |
| 映像自動調整機能 |
自動光量調整、自動白調整 |
| 防水構造 |
JIS 保護等級IP68 |
| S/N |
8.41Lx |
| 解像度(水平) |
330TV 本以上（中央部） |
| 照度範囲 |
約1.5Lx ～ 10 万Lx |
| 動作温度範囲 |
－ 30℃ ～ +70℃ |
| 外見寸法（W × H × D） |
23.6 × 23.6 × 26.1mm（背面突起部を除く） |
| 重量 |
32g（コード含む） |
制御ユニット部（後方セーフティーカメラユニット）
| 電源電圧 |
DC 6.5V（動作範囲：5.5 ～ 9V） |
| アース方式 |
マイナスアース方式 |
| 出力映像 |
Composite Video NTSC |
| 出力ドライブ能力 |
75 Ω |
| 動作温度範囲 |
－ 30 ～ ＋ 80℃ |
| 外形寸法（W × H × D） |
64 × 26 × 100.5mm |
| 重量 |
73g（本体のみ） |
電源ユニット部（ブザーユニット）
| 電源電圧 |
DC 14.4V（動作範囲：10 ～ 16V） |
| アース方式 |
マイナスアース方式 |
| 消費電流 |
16.8mA |
| 動作温度範囲 |
－ 30 ～ ＋ 70℃ |
| 外形寸法（W × H × D） |
58 × 22.5 × 69mm |
| 重量 |
53g（本体のみ） |
